Il existe différents cas où l'installation d'un ventilateur doit faire l'objet d'attentions particulières du point de vue de la sécurité et de la fonctionnalité. Nous avons étudié des solutions s'adaptant à différentes exigences et problèmes et qui sont conformes aux directives communautaires.

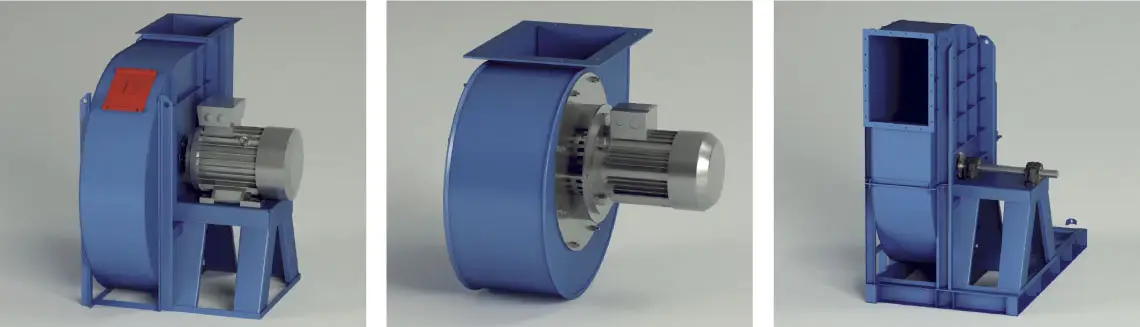

Pour le transport de fluides au-dessus de 60°C, on installe la petite hélice dissipateur de chaleur au moyeu de la turbine. Cette hélice ne modifie pas les cotes de fixation au sol qui figurent dans les tableaux des encombrements des différents ventilateurs, ni pour les ventilateurs directs ni pour les ventilateurs à transmission. Pour les ventilateurs directs, il faut cependant ajouter la cote figurant dans le tableau cidessous à la cote B de l’encombrement du moteur (voir dimensions d’encombrement du ventilateur singulier).
GRANDEUR |
ÉTANCHÉITÉ |
GAZ CHAUDS |
ÉTANCHÉITÉ + GAZ CHAUDS |
|---|---|---|---|
63 |
Non faisable |
Non faisable |
Non faisable |
71 |
30 mm |
30 mm |
Non faisable |
80 |
20 mm |
40 mm |
40 mm |
90 |
20 mm |
40 mm |
40 mm |
100 |
20 mm |
40 mm |
40 mm |
112 |
20 mm |
40 mm |
40 mm |
132 |
20 mm |
40 mm |
40 mm |
160 |
20 mm |
40 mm |
60 mm |
180 |
60 mm |
60 mm |
60 mm |
200 |
60 mm |
60 mm |
60 mm |
225 |
60 mm |
60 mm |
80 mm |
250 |
60 mm |
60 mm |
80 mm |
280 |
60 mm |
60 mm |
80 mm |
315 * |
- |
- |
- |
*) Pour la grandeur 315, les dimensions du siège changent elles aussi; en plus de l’encombrement du moteur, on conseille donc de demander les mesures réelles d’encombrement.
