Esistono diverse casistiche in cui l'installazione di un ventilatore deve avere particolari attenzioni in termini di sicurezza e funzionalità. Abbiamo studiato soluzioni adatte a diverse necessità e problematiche conformi alla direttive CE.

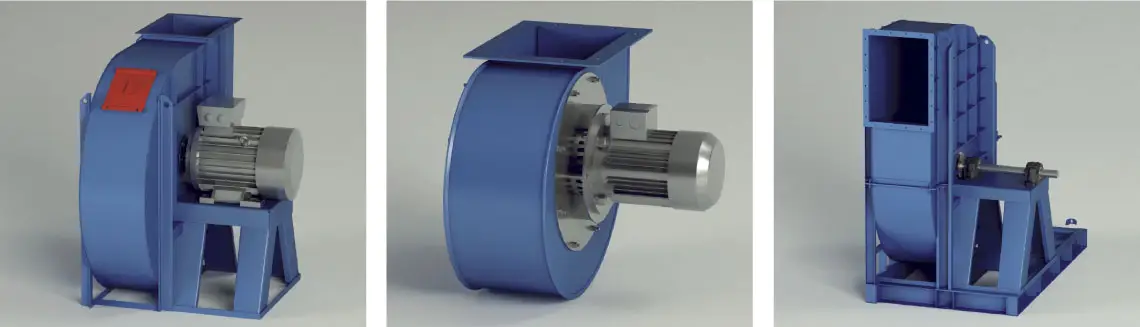

Per trasporto di fluidi oltre 60°C viene applicata sul mozzo della girante la ventolina spargicalore la cui presenza non muta le dimensioni degli attacchi della sedia a terra rispetto quelle riportate nelle tabelle degli ingombri dei singoli ventilatori, né per i diretti né per i trasmissione. Nei diretti andrà però aggiunta la quota indicata nella seguente tabella alla quota B dell’ingombro totale del motore (vedere dimensioni d’ingombro del singolo ventilatore).
GRANDEZZA |
TENUTA |
GAS CALDI |
TENUTA + GAS CALDI |
|---|---|---|---|
63 |
Non fattibile |
Non fattibile |
Non fattibile |
71 |
30 mm |
30 mm |
Non fattibile |
80 |
20 mm |
40 mm |
40 mm |
90 |
20 mm |
40 mm |
40 mm |
100 |
20 mm |
40 mm |
40 mm |
112 |
20 mm |
40 mm |
40 mm |
132 |
20 mm |
40 mm |
40 mm |
160 |
20 mm |
40 mm |
60 mm |
180 |
60 mm |
60 mm |
60 mm |
200 |
60 mm |
60 mm |
60 mm |
225 |
60 mm |
60 mm |
80 mm |
250 |
60 mm |
60 mm |
80 mm |
280 |
60 mm |
60 mm |
80 mm |
315 * |
- |
- |
- |
*) Per la grandezza 315 cambiano anche le dimensioni della sedia oltre all’ingombro motore, si consiglia pertanto di richiedere le misure reali di ingombro.
